代表性成果
耐酸纳滤膜制备
发布时间:2025-05-21
针对传统聚酰胺纳滤(NF)膜不耐酸、现有耐酸NF膜通量较低(<2.5 LMH/bar)的现状,采用热处理辅助的低油相浓度界面聚合法(LC-CT法)制备出高通量的Janus聚胺耐酸NF膜(10.4 LMH/bar),并针对该耐酸NF膜截留分子量(MWCO)过大的不足,采用柠檬酸后处理制膜工艺,在保证较低MWCO(<300 Da)的同时可有效提升聚胺耐酸NF膜的膜通量(7.1倍),并揭示了柠檬酸后处理提质增效作用机制;通过原位聚合技术制备了耐酸聚苯胺导电NF膜(12.5-18.3 LMH/bar),不同的掺杂剂引入可实现对膜电化学性能的调控。采用外电压辅助策略,可实现在不牺牲膜通量的前提下增强对离子的截留性能,电调控离子选择透过性是空间位阻、道南效应以及介电效应共同作用的结果;另采用原位生长法制备出基于新型喹啉连接的共价有机框架(QL-COF)的高通量耐酸碱纳滤膜;开发了新型绿色紫外光固化耐酸碱、抗氧化纳滤膜,可高效实现废水中盐/有机物的选择性分离。以上工作为耐酸纳滤膜制备方法创新提供了重要思路。

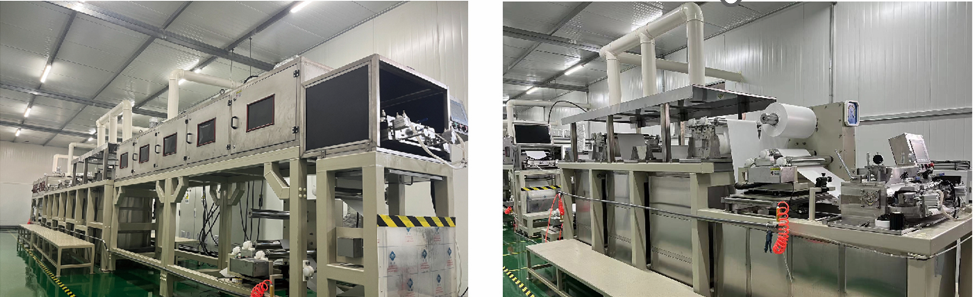

图2:耐酸纳滤膜中试线
附件下载:
